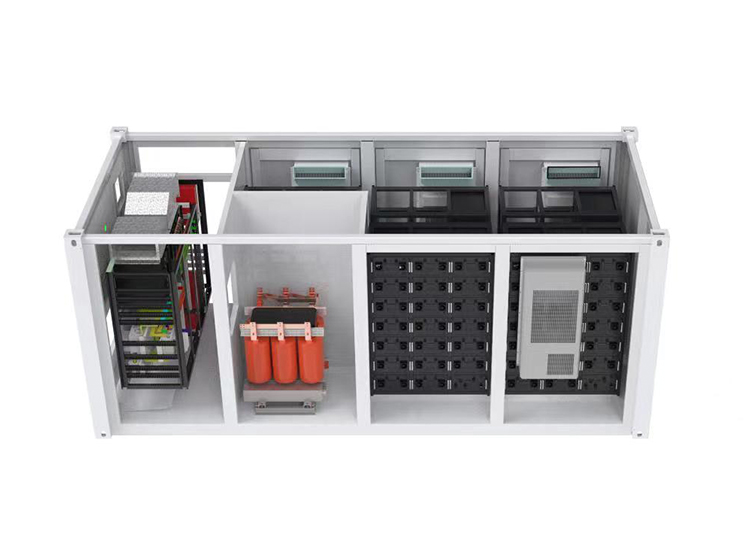

Introduction au système de stockage d'énergie: La partie batterie est composée de cinq armoires batterie, chacun étant directement connecté à un module convertisseur de stockage d'énergie 100kW PCS, pas besoin d'armoire de combinaison DC, éliminant le courant de circulation et améliorant efficacement le taux d'utilisation de la capacité de la batterie.
◆ Capacité du système: énergie de la batterie: 1075.2kWh; Puissance de l'équipement PCS: 500kW;
◆ Paramétrage du système:

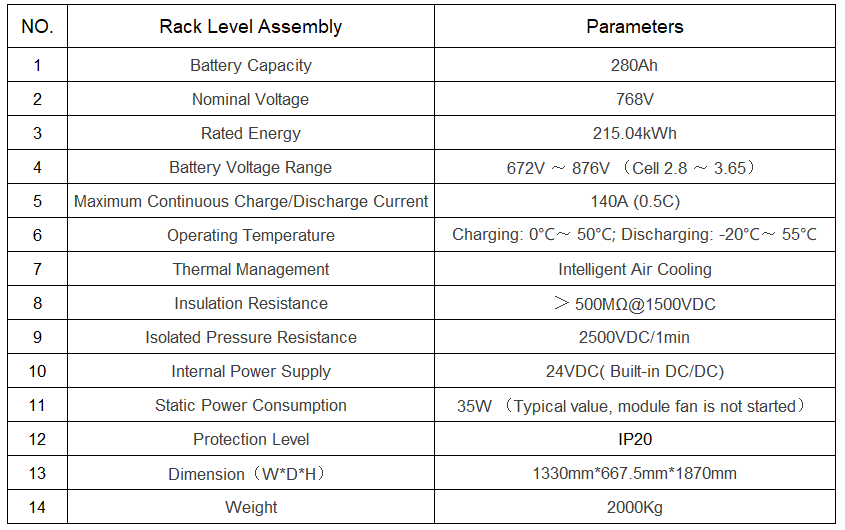

➢ L'équipement de la batterie comprend: 5 ensembles d'armoires batteries 215,04kWh;

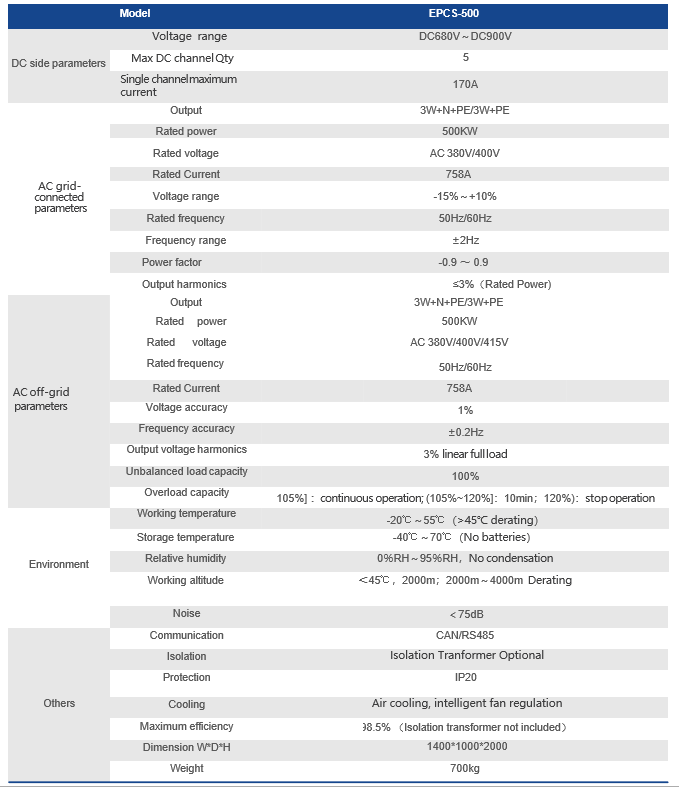

➢ L'équipement électrique comprend: 500convertisseur de stockage d'énergie kW;

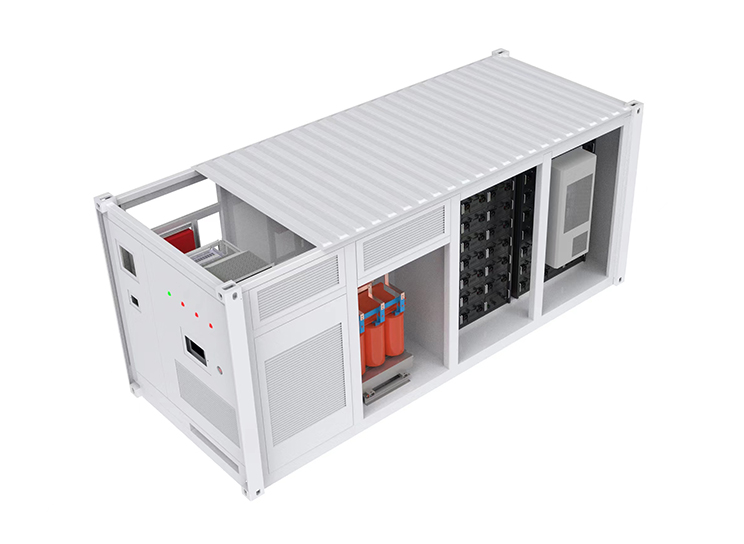

➢ Configuration de base du conteneur: dispositif de lutte contre l'incendie, climatiseur, éclairage, contrôleur intégré, etc.;

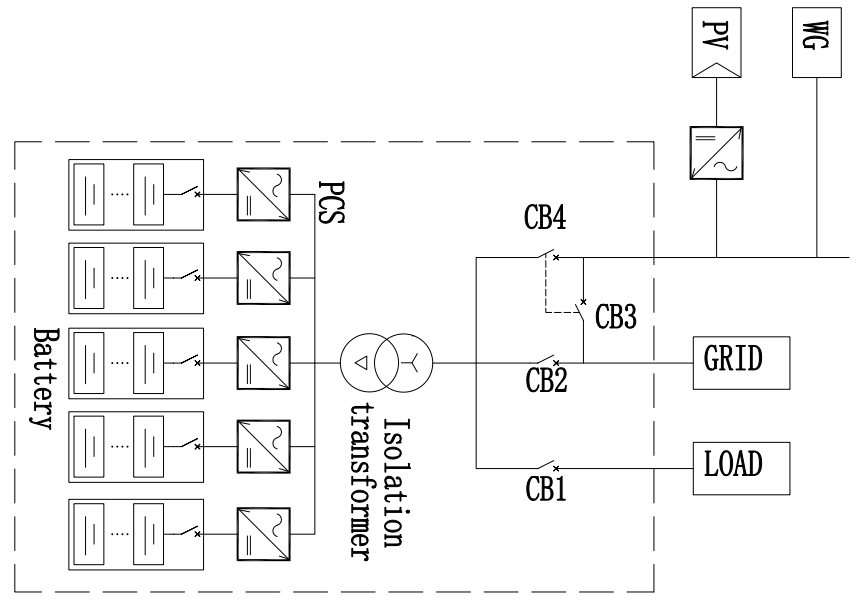

Contrairement aux armoires à batteries multiples traditionnelles connectées en parallèle puis connectées au côté CC du PCS, notre société adopte un mode de connexion en série. Une armoire batterie correspond à un module PCS. Les avantages de cette topologie système par rapport au mode traditionnel sont:
(1) Haute sécurité: PCS a une entrée indépendante de plusieurs canaux DC pour éviter la connexion parallèle des batteries, évitant ainsi un courant continu élevé et réduisant le risque de court-circuit (plus il y a de batteries connectées en parallèle, plus la résistance interne est petite, et plus le risque de court-circuit est grand).
(2) Durée de vie prolongée de la batterie: les armoires de batterie sont indépendantes, évitant efficacement une distribution de puissance inégale de plusieurs armoires de batteries en parallèle, et en évitant la circulation de courant entre les armoires de batterie.
(3) Gestion fine: une armoire batterie correspond à un module PCS, et le module PCS ajustera le courant de charge et le courant de décharge en fonction de l'état de l'armoire de batterie correspondante. En même temps, le module PCS a la capacité d'égaliser activement le SOC entre les armoires de batteries du côté DC. Le point d'équilibre du SOC peut être sélectionné en fonction de l'état en temps réel des différentes armoires de batterie pour égaliser le SOC entre les armoires de batterie.
(4) Tarif en ligne élevé, réduction des pannes et des pertes de maintenance: chaque armoire de batterie et module PCS fonctionnent indépendamment. La panne ou la maintenance d'un cluster ou d'un module de batteries n'affectera pas le fonctionnement normal des autres armoires de batteries, Modules PCS et l'ensemble du système de stockage d'énergie, réduire l'impact d'une panne ou d'une maintenance, réduire les pertes, et améliorer l'utilisation des équipements.
(5) Faible coût d'exploitation et de maintenance: Chaque armoire batterie correspond à un module PCS. En cas de panne ou de vieillissement d'une armoire batterie, il suffit de maintenir l'armoire batterie correspondante sans remplacer toutes les armoires batterie, ce qui réduit considérablement les coûts d'exploitation et de maintenance.
(6) Des pièces de rechange efficaces: Conception modulaire PCS et batterie, pièces de rechange standardisées, petite taille et remplacement facile.
(7) Entretien pratique: conception modulaire, la maintenance d'un seul module n'affecte pas le fonctionnement de l'ensemble de la machine, et la maintenance peut être effectuée par une seule personne dans la conception de maintenance avant.
