PCS convertit le courant continu fourni par les batteries et le photovoltaïque en courant alternatif qui est intégré dans la grille, qui peut être utilisé en mode connecté au réseau ou hors réseau. Les modèles d'onduleurs avec modules STS peuvent basculer rapidement entre les modes connecté au réseau et hors réseau.
Adoptez une topologie à deux étages et une large plage d'entrée de tension：250-520V；
Peut être connecté à des panneaux photovoltaïques；
Avec fonction de suivi de puissance maximale photovoltaïque MPPT；
Le photovoltaïque peut charger directement la batterie pour assurer la plus grande efficacité du système.

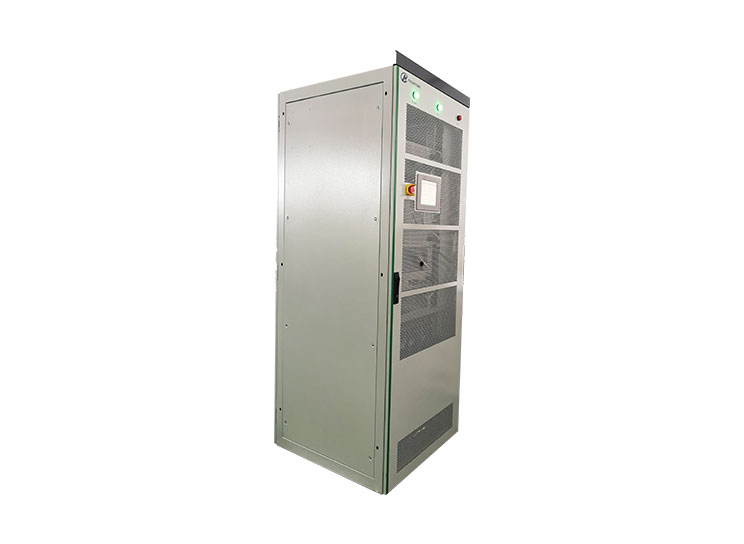

50Chargeur de batterie onduleur solaire hybride On/Off-Grid PAC 12kW certifié UL1741 3 Chargeur de batterie onduleur solaire hybride On/Off-Grid PAC 12kW certifié UL1741
|
Mode utilitaire interactif |
|
|
Tension de charge/décharge de la batterie |
250~520V |
|
Tension de charge/décharge photovoltaïque |
520~900V |
|
Courant de charge/décharge PV |
0~130A |
|
Tension alternative |
400V±10 % |
|
Puissance nominale |
50kW |
|
Fréquence CA |
50Hz(59.5Hz~60.5Hz) |
|
CA FP |
Listé: 0.8~1 avance ou retard(Contrôlable) Capacité réelle: 0.1~1 avance ou retard(Contrôlable) |
|
Mode autonome |
|
|
Tension de charge/décharge de la batterie |
250~520V |
|
Tension de charge/décharge photovoltaïque |
520~900V |
|
Courant de charge/décharge PV |
0~130A |
|
Tension de sortie CA |
400V(±5% configurable) |
|
Puissance nominale de sortie CA |
50kW(55kW max) |
|
Fréquence CA |
50Hz |
|
Sortie CA PF |
Listé: 0.8~1 avance ou retard (Dépend de la charge) Capacité réelle: 0.1~1 avance ou retard(Dépend de la charge) |
|
Capacité de surcharge |
105%~115% 10min; 115%~125% 1min; 125%~150 % 200 ms |
|
Physique |
|
|
Refroidissement |
Refroidissement par air forcé avec module de ventilation remplaçable |
|
Bruit |
<75dB |
|
Enceinte |
IP20/NEMA1 |
|
Altitude maximale |
3000m/10000 pieds (> 2000déclassement m/6500 pieds) |
|
Exploitation temporaire. |
-20°C à 60 °C (Déclassement supérieur à 45 °C） |
|
Humidité |
0~95 % (Pas de condensation) |
|
Taille (L*H*P) |
800*2160*800mm/ 31.5*85.04*31.5 pouces |
|
Poids |
560kg/1234.6Lbs |
|
Installation |
Au sol |
|
Autre |
|
|
Efficacité maximale |
95.5% |
|
protection |
OTP, CA OVP/UVP, OFP/UFP, OEB, Inversion de phase CA, Panne de ventilateur/relais, PLO, GFDI, Anti-îlotage |
|
Limites de protection configurables |
Limite supérieure/inférieure de tension/fréquence CA, Batterie Tension EOD. |
|
Connexion CA |
3-Phase 4 fils |
|
la communication |
|
|
Port Ethernet |
Emplacement x1RJ45, pour le SME, par MODBUS TCP/IP |
|
Port RS-485 |
Emplacement x1RJ45, pour EMS ou BMS, EMS via MODBUS RTU. deux types de protocole de communication BMS pris en charge |
Caractéristiques
1. Conception modulaire et large plage de puissance
2. armoire simple
3. Système de conversion de puissance bidirectionnel
4. Transformateur intégré
5. Fonctions d'assistance au réseau
6. Configuration flexible
7. Prise en charge de l'accès PV
Types de batterie pris en charge:
* Batterie à base de lithium-ion
* Batterie plomb-carbone
NKGP-50K / 100K PCS composé d'un ou plusieurs groupes de modules DC et de modules AC. Celles-ci les modules identifient le système maître-esclave grâce au code de numérotation du commutateur DIP sur le panneau. Un des les modules agissent en tant que maître, et les autres modules agissent comme esclaves pour se synchroniser avec le maître.

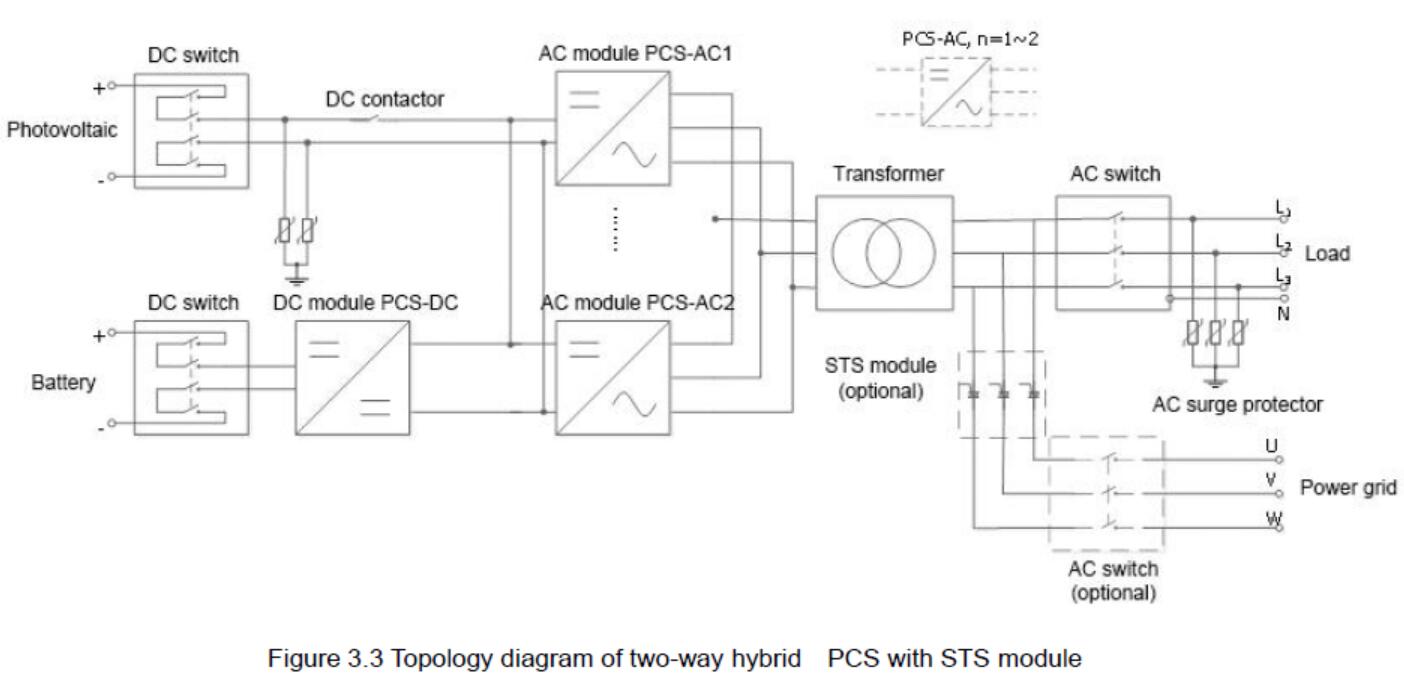

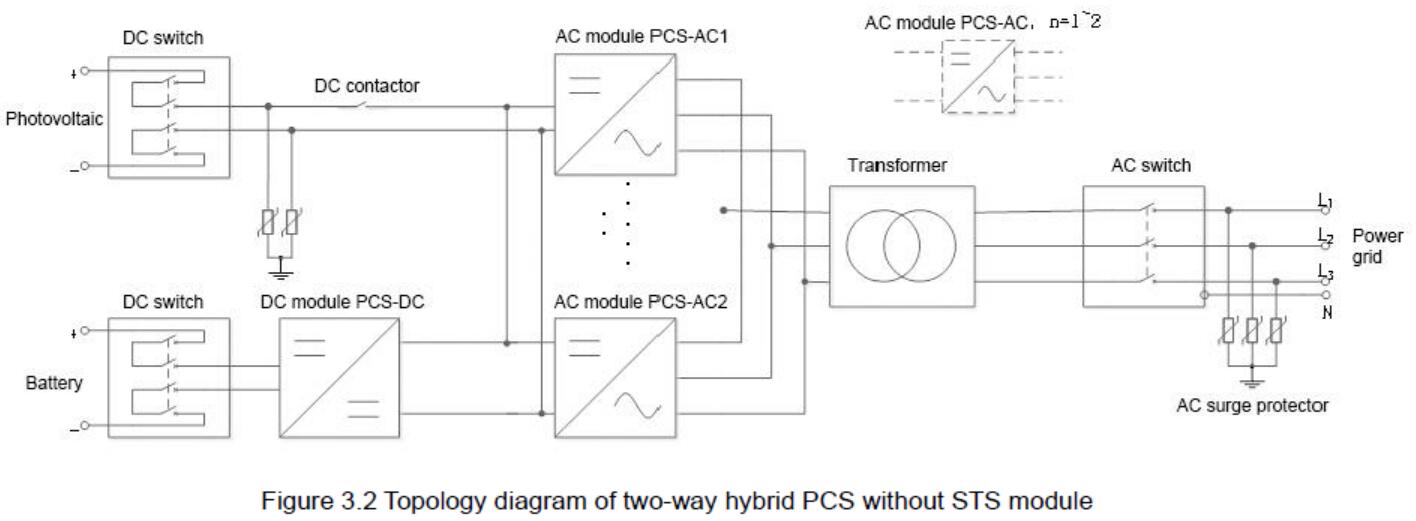

L'équipement est équipé de protecteurs SPD, Commutateurs AC et DC et distribution d'alimentation auxiliaire " La batterie. Si vous souhaitez réaliser la fonction de commutation rapide marche-arrêt et hors réseau, vous devez configurer le Module STS séparément. Chiffre 3.2 et 3.3 sont les diagrammes topologiques des deux composants respectivement.
