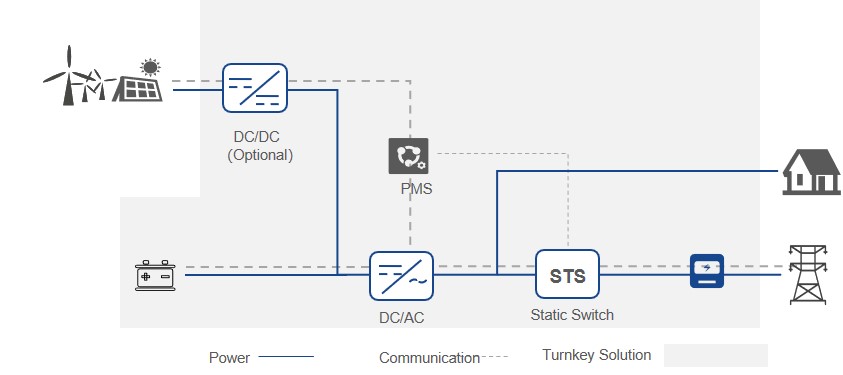

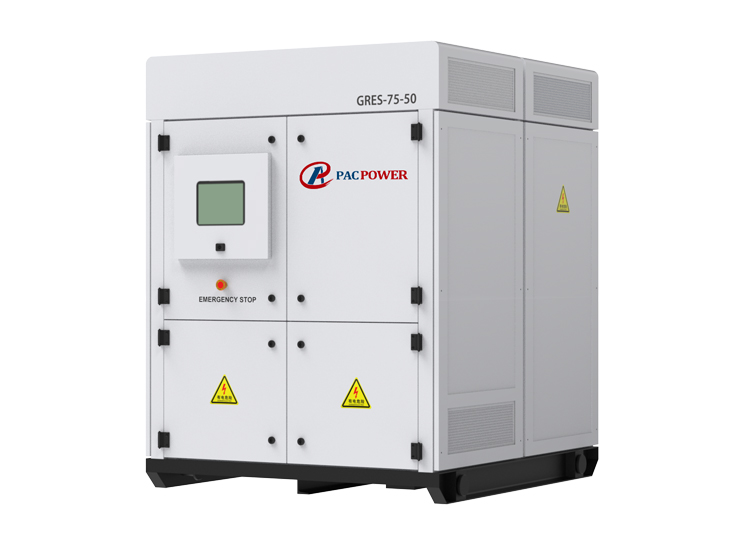

Le système PAC-75-50 est un équipement d'alimentation intelligent et modulaire intégrant une batterie au lithium et un MPCS. Selon différents scénarios d'application, batterie au lithium, CC bidirectionnel / Convertisseur CA, CC bidirectionnel / Convertisseur CC, Le commutateur statique et le système de gestion de l'alimentation peuvent être arbitrairement combinés pour réaliser une alimentation électrique connectée au réseau, alimentation hors réseau et alimentation sans interruption hors réseau, compensation de puissance réactive statique, suppression des harmoniques et autres fonctions. Le système peut avoir accès à une nouvelle énergie, réseau électrique, générateur diesel et à une configuration raisonnable, utilisation scientifique, offrir aux utilisateurs des, protection environnementale, sans bruit, services d'alimentation haute fiabilité et haute sécurité.
Téléchargerdemande de renseignements| Alimentation modulaire PAC Stockage d'énergie photovoltaïque intégré 75 kWh Charge électrique de 50 kW pour le système de micro-réseau de construction | |
| Paramètres CA (réseau connecté) | |
| Puissance de sortie nominale (kW) | 50 |
| Puissance de sortie maximale (kW) | 55 |
| Tension nominale du réseau (V) | 3O+N+EP, 380 |
| Plage de tension du réseau | -15%~+10% |
| Fréquence nominale du réseau (Hz) | 50/60 |
| Plage de fréquence du réseau (Hz) | ±2 |
| Taux de distorsion de la forme d'onde actuelle | <3%(Tension nominale) |
| Composante CC | <0.5%Dans |
| Facteur de puissance | >0.99(Tension nominale) |
| Plage de réglage du facteur de puissance | 1(conduire)~1(décalage) |
| Capacité de surcharge | 105%: opération continue; (105%~120 %): 10min; 120%: arrêter l'opération |
| Paramètres CA (hors réseau) | |
| Puissance de sortie nominale (kW) | 50 |
| Puissance de sortie maximale (kW) | 55 |
| Tension nominale du réseau (V) | 3O+N+EP, 380 |
| Taux de distorsion de la forme d'onde actuelle | <3%(Charge linéaire) |
| Fréquence nominale(Hz) | 50/60 |
| Capacité de surcharge | 105%: opération continue; (105%~120 %): 10min; 120%: arrêter l'opération |
| Batterie | |
| Type de batterie | Phosphate de fer au lithium |
| Énergie de chaque module(kWh) | 5.12 |
| Qté de module | 15 |
| Pouvoir total (kWh) | 76.8 |
| Durée de fonctionnement (h) | 1.5(Facultatif en modifiant la quantité de module) |
| Cycle de vie | 25℃à 0.5C/0.5C 100%DOD EOL80% ≥4000 fois |
| Efficacité du système | |
| Efficacité maximale | 95% |
| protection | |
| Commutateur CC | OUI |
| Commutateur CA | OUI |
| Surveillance du réseau | OUI |
| Protection contre les surtensions | CC/CA 2ème niveau |
| Paramètres de base | |
| Dimensions(mm) | 1680*1500*1700 |
| Poids(kg) | 1395 |
| Transformateur isolé | NON |
| Commutation marche/arrêt du réseau | STS |
| protection | Extérieur IP54 |
| Température de fonctionnement | -20~ 55 ℃(>45℃déclassement) |
| Humidité relative | 0~95 % ( (pas de condensation) |
| Refroidissement | Refroidissement par air intelligent (chauffage intelligent en option) |
| Altitude maximale de travail(m) | 4000(>2000 déclassement) |
| Affichage | Écran tactile |
| la communication | RS485, BOÎTE, réseau local |
| Protocole de communication | Modbus RTU, Modbus-TCP, CAN2.0B |
* Sûr et fiable
- Longue durée de vie des cellules LiFePO4 de haute qualité
- Connexion de soudage laser à haute résistance et faible impédance
- Les cellules sont conçues avec des supports PC et renforcent la structure en acier pour garantir la plus grande sécurité du système pendant le transport, mise en place et fonctionnement
- Conception de tampon amortisseur pour améliorer la résistance aux chocs du système
- Classé IP54, fonctionnement sûr et fiable dans un environnement extérieur
- Le PCS et le bloc-batterie conçus en série éliminent le courant de circulation et améliorent la fiabilité du système.
- BMS intégré, DC, Protection multicouche AC, conception de performance de sécurité maximale
* Efficace et pratique
- Système intégré, module d'alimentation modulaire standard et module de batterie, facile à installer, maintenance et extension de capacité
- Accès facile au générateur photovoltaïque et diesel, gestion intelligente multi-énergies.
- Fixé au sol ou monté sur véhicule, peut être chargé et déchargé par chariot élévateur et hissé par anneau de levage
- Plusieurs systèmes peuvent être connectés en parallèle
* Optimisation des coûts

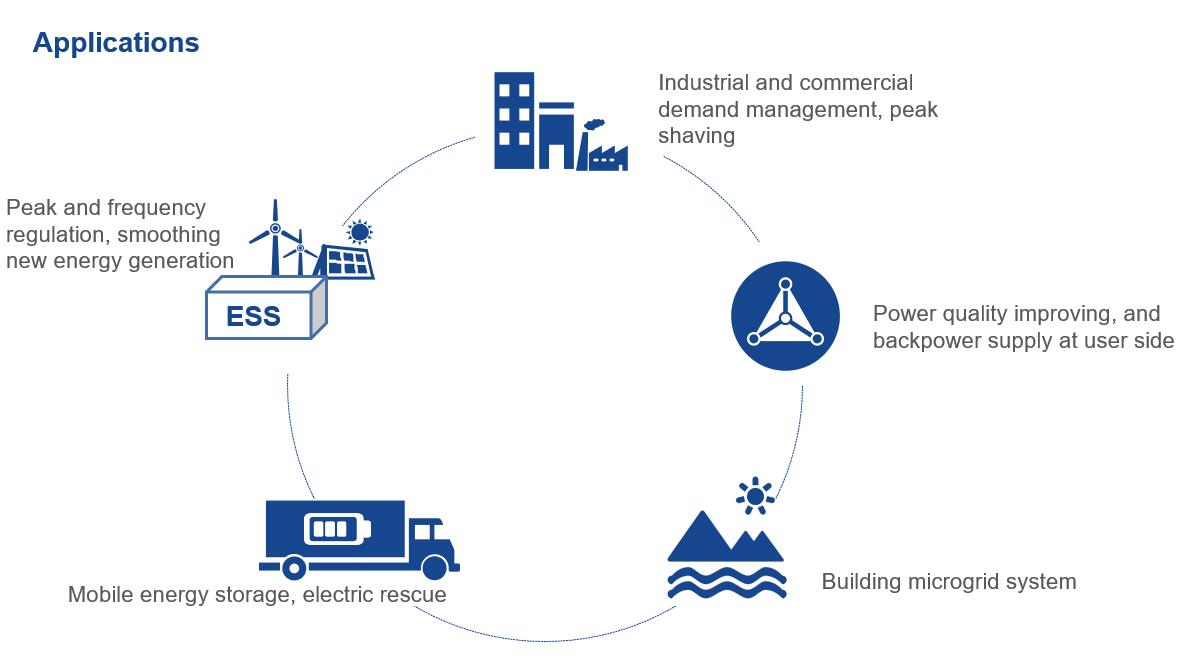

- Un investissement, avantages multiples: Écrêtage, alimentation de secours, construction de micro-réseaux, amélioration de la qualité de l'énergie et stockage de l'énergie, etc..
- Petite taille, poids léger, moins d'espace et de coût d'installation
- longue durée de vie, faible taux d'échec, réduire les investissements d'exploitation et de maintenance
- Maximiser l'utilisation de l'énergie verte.
